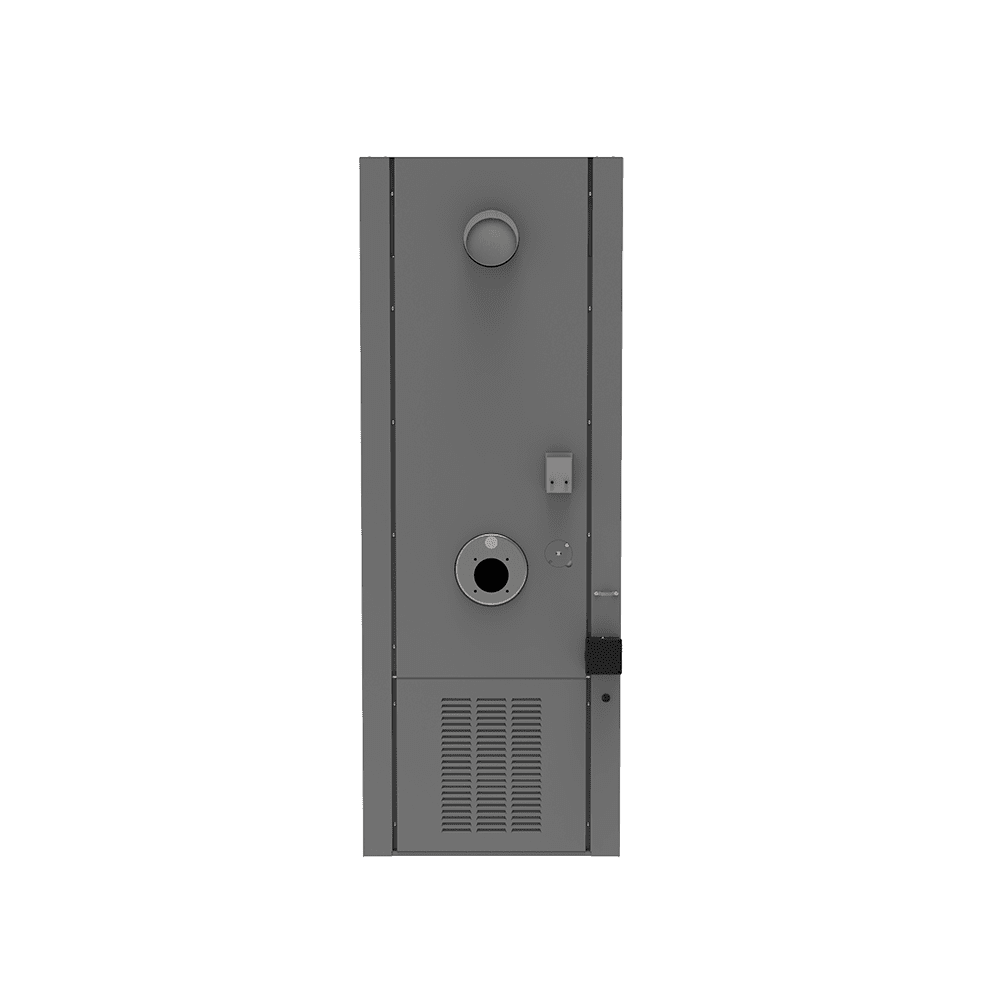

Газовая духовка с горячим воздухом GF 0760

Важные советы по установке изделия

Важные советы по установке изделия:Сушильные печи (OF0700-GF0760-OF1500-GF1560-OF3000–GF3060)

• Установка, обслуживание и ремонт данного устройства должны производиться в соответствии со всеми принципами безопасности и уполномоченным сервисным персоналом энергетической компании.
• Устройство должно быть установлено ровно на месте установки.
• Каждая сушильная печь оснащена дымоходом, соответствующим ее тепловой мощности. Диаметр используемого дымохода не должен быть меньше диаметра дымохода устройства.

Сушильная печь модели OF0700-GF0760 имеет дымоход диаметром 15 см.

Модель духового шкафа с горячим воздухом OF1500-GF1560 имеет дымоход диаметром 20 см.

Модель духового шкафа с горячим воздухом OF3000-GF3060 имеет дымоход диаметром 30 см.

• Минимальное расстояние от легковоспламеняющихся материалов до дымохода устройства составляет 50 сантиметров с каждой стороны. Если дымоход проходит через стену или перегородку, необходимо предусмотреть металлическую трубу на расстоянии 6 сантиметров от дымохода.
• Устройство нельзя устанавливать в коррозионных, легковоспламеняющихся и взрывоопасных средах.
• Минимальное расстояние от легковоспламеняющихся материалов до стенок устройства составляет 30 сантиметров. Для проведения обслуживания и ремонта необходимо обеспечить минимальное пространство в 50 сантиметров вокруг горелки и электрощита. Это расстояние не связано с дымоходом, и необходимо отдельно предусмотреть соответствующее крепление для дымохода.
• Во избежание повреждения устройства избегайте его установки в средах с кислым, хлорированным, галогенированным воздухом.
• Установка устройства в средах с высокой влажностью и парами соли приведет к коррозии устройства и сократит срок его службы.
• Устройство не следует устанавливать в закрытых помещениях и небольших комнатах, если не обеспечено достаточное количество воздуха для сжигания топлива, вентиляции и вытяжки вентилятора.
• Если температура воздуха, поступающего в устройство, выше, чем требуется, необходимо принять меры по защите двигателя.
• Если для работы сушильного шкафа требуется более высокая выходная температура, чем требуется, электродвигатель устройства должен быть извлечен из корпуса устройства специалистом сервисной службы.

Примечание: модели сушильных шкафов GF0760 и OF0700 с усиленным вентилятором не могут быть извлечены из корпуса из-за Отсутствие ремня и шкива.

• Установка сушильной печи с горячим воздухом для сушки краски запрещена, за исключением случаев, когда обратный воздуховод не требуется, в этом случае установка односторонней заслонки обязательна.
• Если заказчик требует температуру выше рабочей температуры устройства (приблизительно), в соответствии с расчетами инженера-технолога по продажам в данном типе применения необходимо использовать два устройства последовательно.

Все трубы и соединения должны быть стальными или латунными. Использование оцинкованных труб не рекомендуется. Для подключения горелки можно использовать специальные пластиковые шланги или медные трубы (дизельные трубы).

• Для прокладки трубопроводов (газопроводов) следует использовать бесшовные стальные трубы соответствующей толщины
• Газовые печи горячего воздуха устанавливаются и вводятся в эксплуатацию при давлении городского газа (18 мбар).
• Прокладка газопровода каждого устройства должна выполняться в соответствии с расходом газа этого устройства в час и длиной места установки от основного ответвления, согласно техническим условиям и стандартной таблице (Глава 17 Национальных правил).
• Диаметр газопровода каждого устройства должен определяться на основании технических условий и стандартной таблицы газопроводов и в соответствии с расходом газа каждого устройства в час.
• Трубы должны быть проложены до ближайшей точки установки горелки и снабжены ручным клапаном в конце пути, соединенным с горелкой самым коротким шлангом.
• Если устройство установлено вне здания, необходимо принять необходимые меры для предотвращения попадания дождя и снега внутрь устройства.
• Установка Место установки устройства должно быть таким, чтобы обслуживающий работник мог легко и безопасно передвигаться по нему.
• Расходы на транспортировку и перемещение устройства на высоте и в других местах несет заказчик.
• Возвратный воздуховод должен быть сконструирован и установлен в соответствии с планом отдела продаж.
• Возвратный клапан должен быть установлен на высоте 30 сантиметров от пола.
• Воздуховоды, расположенные на открытом воздухе на высоте более одного метра, должны быть изолированы.
• Электропроводка устройства должна быть выполнена в соответствии с предоставляемым послепродажным обслуживанием. (См. руководство по эксплуатации изделия)
• Перед принятием каких-либо мер рекомендуется ознакомиться с техническим каталогом изделия.
• Установка и ввод в эксплуатацию Установка устройства должна производиться уполномоченным представителем энергетической компании в соответствии со всеми правилами техники безопасности.
• Для получения дополнительной информации обратитесь к руководству по установке изделия.

Получить руководство по установке изделия
